Как использовать программу Consult III Plus Nissan Pathfinder R51 TCM

Общая : 09/07,2019

To-Хау: Software Change от TCM в автоматической трансмиссии завода в The Jatco RE5R05A JR507E Установленное в настоящий Nissan Pathfinder R51.

Модель автомобиля: Nissan Pathfinder R51 2.5L YD25DDTi AT dorestayl 174hp Software Номер 2005г 31020-WL60A

Используемое оборудование в этом случае с:
1.  XPROG -Box;
2.  . Consult- 3 ;
3.  Consult III Plus ;
4. NERS;
5. Lukey 852D +;
6. QJE QJ3005C III.

Встроенное ПО :
31020-WL60A  E51_04m-06m_VQ35DE_JPN_2WD;
31000-4X04A  R51_08MY_YD25DDTi (высокий) _EUR_4WD;
31000-EB30C  R51_05MY_YD25DDTi (высокий) _EUR_4WD;
. Из первых символов 5 прошивки:
310  2  0 -  2  программы WD.
310  0  0 -  4.  Накопители WD.
СОГЛАСНО RE5R05A к И.С. Вопрос закрыт, после установки ЦАР правильно и все работает.
с программным обеспечением Изменение, здесь Обои вещи легче, он находится на Простота в CAN Bus чтения / записи.

Генеральный В, обработанном Все, Но было Kicks в течение смены, различные вращающие моменты
в Программном обеспечении для смены пострадавших, сдвиги Зубчатых были здесь Некорректными, при высокой скорости, Очень хороший не , который является для дизельного топлива и т.д.

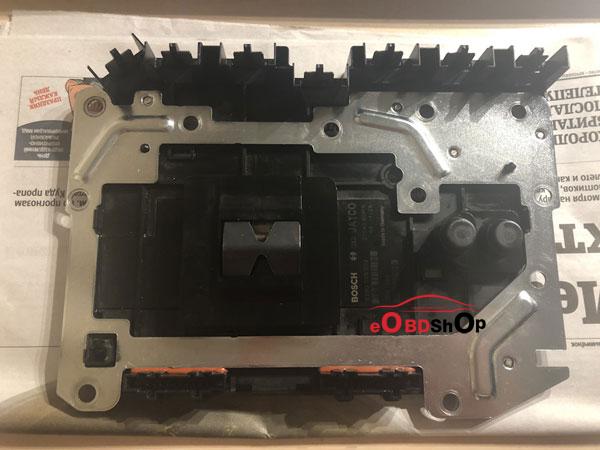

Здесь TCM таких красивые блок, все в масле, блестящая и вкусно пахнущий.

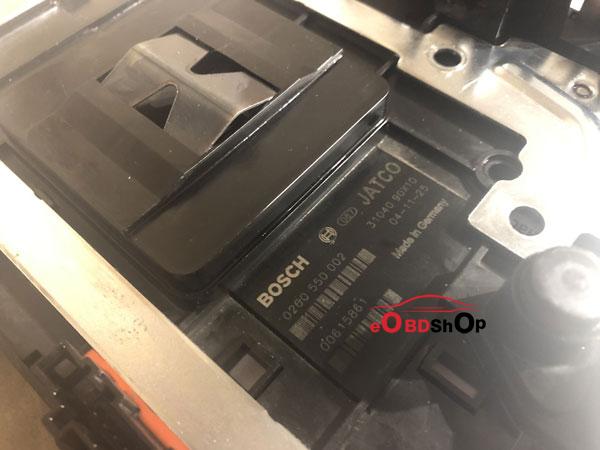

Маркировка Bosch Jatco 31040-90X10 0260 550 002 железы сам был выпущен 25 ноября 2004 года:

. Список ошибок при подключении к Consult 3 плюс на столе Вы можете вспомнить момент, мы вернемся сюда позже:

Ну, Что Если я, к мне нужно изменить программное обеспечение The 31000-4X04A и тому подобное, что все ТАК ОК. Во-

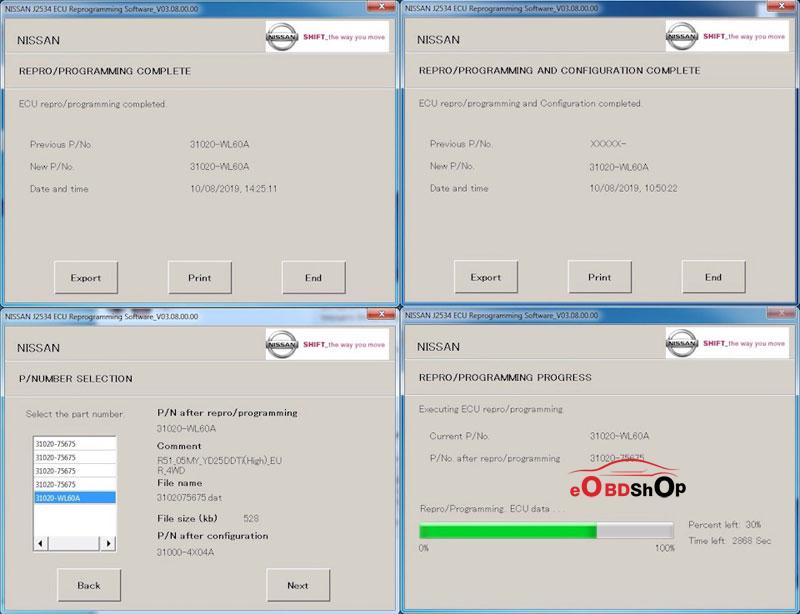

первых , чтобы взять меня рекламируется. Путь сопротивления и проливать наименьшее необходимое программное обеспечение. 3 из под-Nissan Consult тогда ... Consult-3 Plus Nissan ... и после Nissan Ners, Вдоль по The K-Line

без разбора и припой. Через час-полтора перепрограммирований, а программное обеспечение оставались старыми, хотя программное обеспечение катится и конфигурация катится, а файлы микропрограммы новых блоков, и всякие разных конфиги, все это у меня есть, но он не взлетает:

Так как это не сработало, то мы будем открывать и припаять заднюю сторону TCM .:

Некоторые другие надписи:

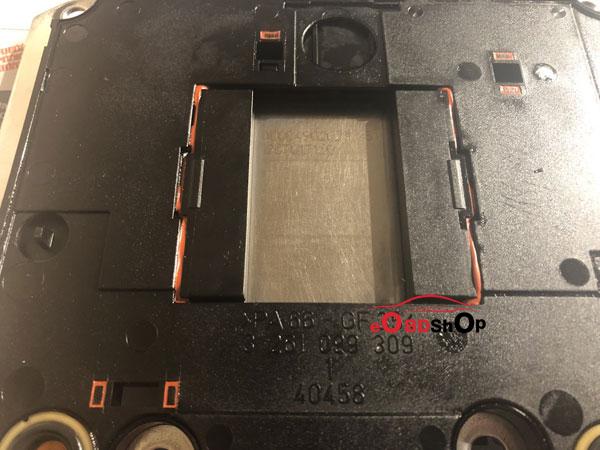

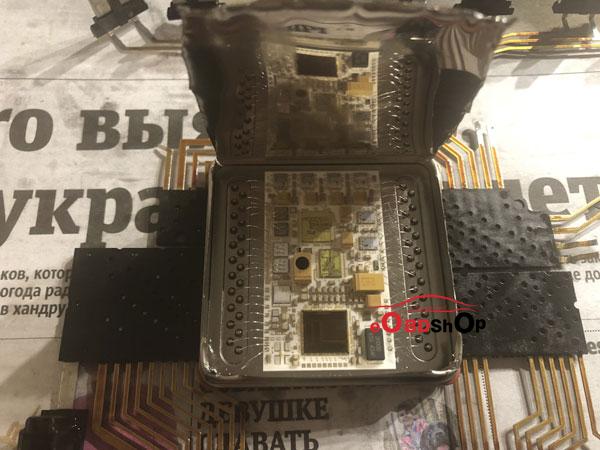

Крышка защелками замечательно в то, Дорожки к давлению Датчики и разъемы Электромагнитные открыты, а на основные разъемы до F502, F503, F504 :

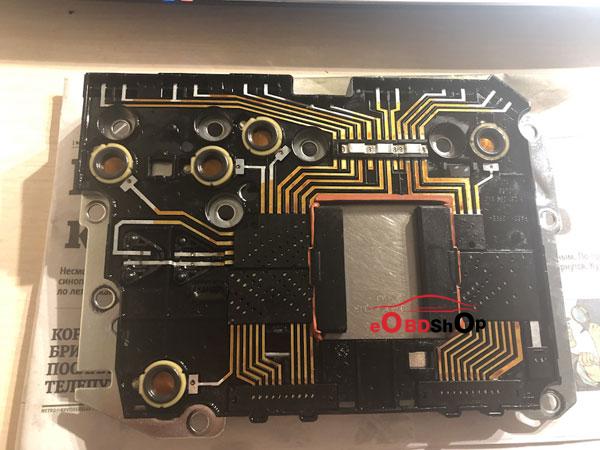

Дорожки вырезаны в восьми местах (при установке, они припаяны без проблем):

Наклейка наклейка была очень читаемой, пока я не ходил по ней с бутылкой тяжелого алкоголя:

Это странно, но плата не покрывается гелем (ниже будет фото другого TCM блока для сравнения):

На внутренней стороне Motorola MPC555 + внешний EEPROM- памяти M95160 :

Подключите I XPROG-Box , требуется пайка Количество проводов, Merge вспышки, конфигурация-A, B и конфигурация-ЭСППЗ :

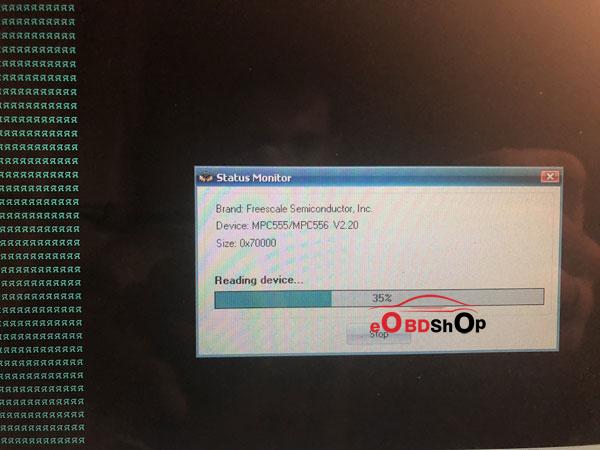

. Считывающее устройство для NONAME2 ... Хорошо
. В Verify устройства с NONAME2 ... Ok
истекшее время: 00: 01: 59,197 считывающее устройство на C :. \ The Users \ Ivan \ Desktop \ TCM_31020-WL60A \ flash.bin ... Ok
Проверьте устройство с C: \ Пользователи \ Ivan \ Desktop \ TCM_31020-WL60A \ flash.bin ... Ok.
время , истекшее: 00: 00: 04,932

Устройство для C чтения: \ Пользователей \ Ivan \ Desktop \ TCM_31020-WL60A \ Config-a.bin ... OK.
Проверка устройств с C:. \ Пользователей \ Ivan \ Desktop \ TCM_31020-WL60A \ Config-a.bin ... Ok
истекшее время : 00: 00: 04,880

Устройство для C чтения: \ Пользователей \ Ivan \ Desktop \ TCM_31020-WL60A \ Config-B.bin ... Хорошо.
Проверка устройства с C: \ в Users \ Ivan \ Desktop \ TCM_31020-WL60A \ Config-B.bin ... OK.
Прошедшее время : 00: 00: 19,320

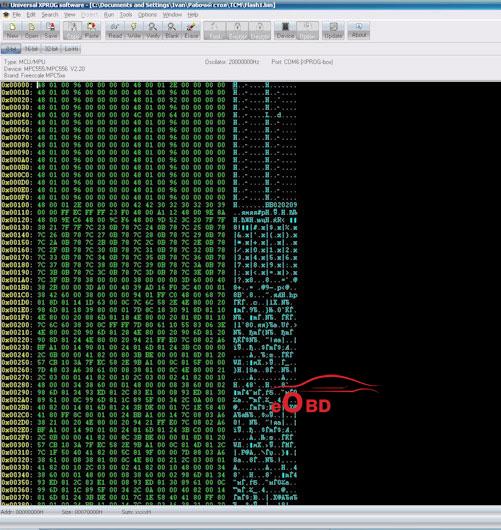

вспышка

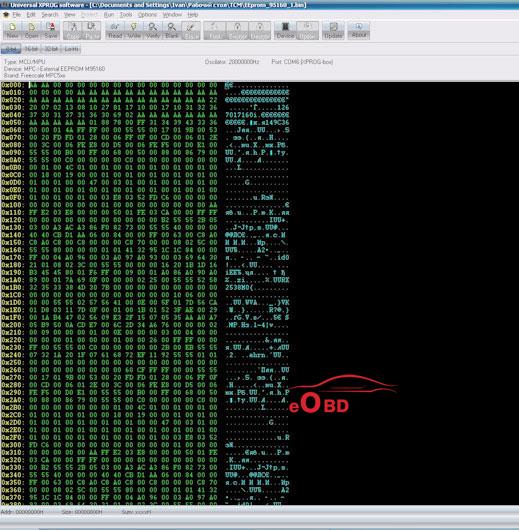

EEPROM :

Кроме того, вся внутренняя память на MPC555 + M95160 стиранию и заливает таким же образом , но для версии 31000-4X04A .
The After ЭТИХ Мошенничеств, тем стеклопакет, его законные установлена на месте, дорожка резать и сваривать вместе . Задняя крышка заперла

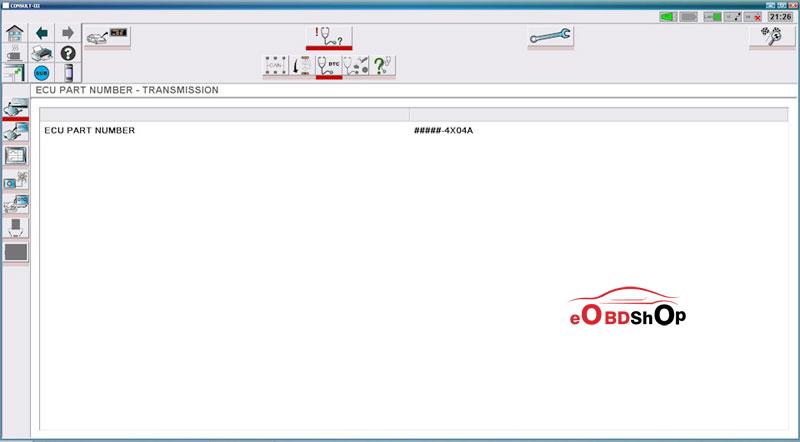

двутавровый Connect . Nissan Consult-3 , то я вижу требуется версия программного обеспечения:

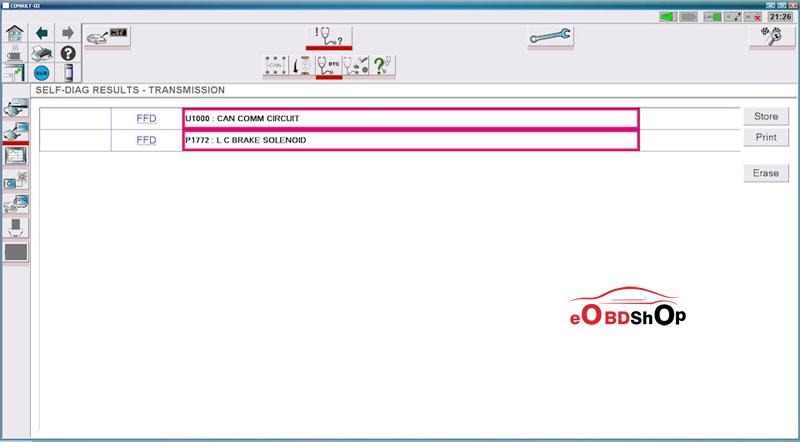

Ошибки:

И ПО на программное обеспечение с на бензиновой версии Был еще ошибка страницы P1705 , Указав, связь с на The DPS (см . Выше)
The На в The U1000 и P1772 не может смотреть. - ТСМ дальше на таблице и настоящее Но при Consult не подключен к ИТ

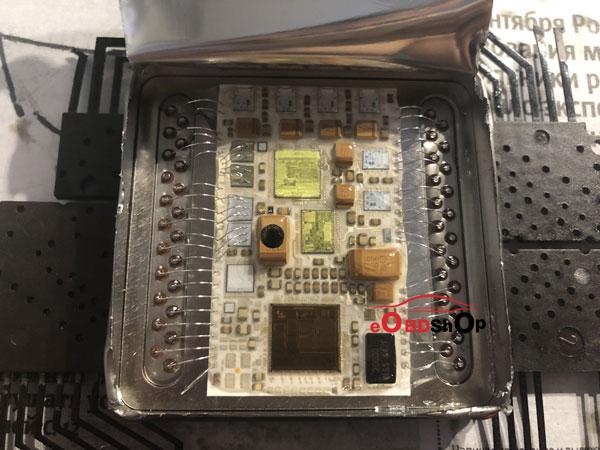

другой блок TCM, доска покрыта гелем, то странно , что на некоторых платах это есть, но на других это не так :

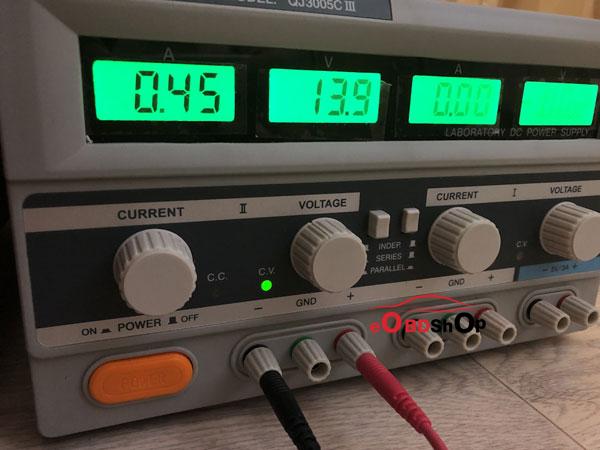

Потребление ТСМ тока, с Nissan Consult-3 , подсоединенных к нему:

Там не будет схема подключения к плате, вы не можете даже спросить.

Готово.

Отказ от ответственности: Учебное пособие переводится с русского кредита на oP1on3Ro вы на свой страх и риск ...

Источник: http://blog.obd2eshop.com/nissan-pathfinder-r51-tcm-programming-with-consult-iii-plus/
